横截面流量计

★ 产品的特点

▲   测量范围宽：可以根据实际测量管道的流量状态，设计合理的整流珊几何尺寸，从而得到比较理想的平均差压值。

▲   重复性和精确度较高：通过增加测量检测点方式，提高重复精度和测量准确度。

▲   防堵性能好：改进型传感器结构形式（Ⅱ型），在保持原有特点的基础上，使流量计的测量差压有较大提高。新的结构充分考虑了大量现场使用状态，在取压孔径、取压孔方向等部分做了较大改进，极大增强了产品的防堵性能。

▲   耐磨性能好、使用寿命长：可保证长期稳定工作。

▲   直接焊接式安装：大大减轻了现场维修工作量，节省维修费用。

▲   直管段要求低：具有较强的导流稳流作用，对于直管段要求不高，一般达到前1D后0.2D即可正常工作。

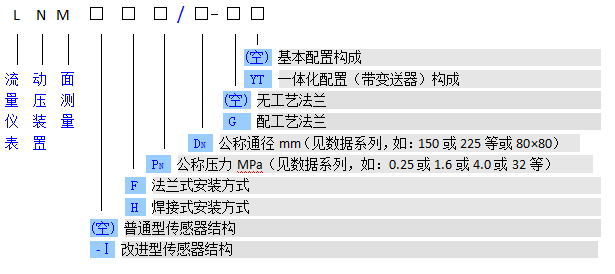

★ 产品的型号规定

例1“LNM-Ⅰ-H0.1/100”为：焊接式压力0.1 MPa通经Φ100mm基本配置Ⅰ型横截面流量计。

例2“LNMF2.4/500×500-GYT”为：法兰式压力2.4 MPa通经500×500mm(方形)的一体化配置（配工艺法兰）横截面流量计。

▲公称通径系列mm（Φ）： 50、80、100、125、150、200、225、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2400、2600、2800 ~ 5000

▲公称压力系列MPaMPa： 0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10、16

★ 主要技术指标

▲ 公称通径：            DN  = 50～5000(mm)

或B×H = 50×50～5000×5000(mm)（见数据系列）；

▲ 公称压力：            PN  = 0～16MPa（见数据系列，如：1.0MPa或16MPa等）；

▲ 工作温度：            t≤550℃

▲ 雷诺数范围：          ReD = 1×10³～1×10⁷

▲ 量程比：              I = 1:8

▲ 精确度、重复性：      δ=±1.0﹪   △=±1.5﹪

▲ 直管段长度：          上游:L1 = 0.2D   下游:L2 = 0.2D

★ 测量原理

由于没有足够的直管段，通过管道横截面上各点的流速不一样，很难找到一个能代表平均流速的一个点。实际风速分布也没有一定规律可遵循。我们将矩型或圆形管道的大小，横截面平均公成若干个面积相同的小单元，测量每个小单元中心点的流速再将所有小单元的流速和平均值，是整个横截面积的平均流速，即速度面积法。当单元面积分割得愈多，所测得的流速愈准确。横截面式流量计，就是基于这个原理而设计出来的，并且在实际应用中得到了证实。

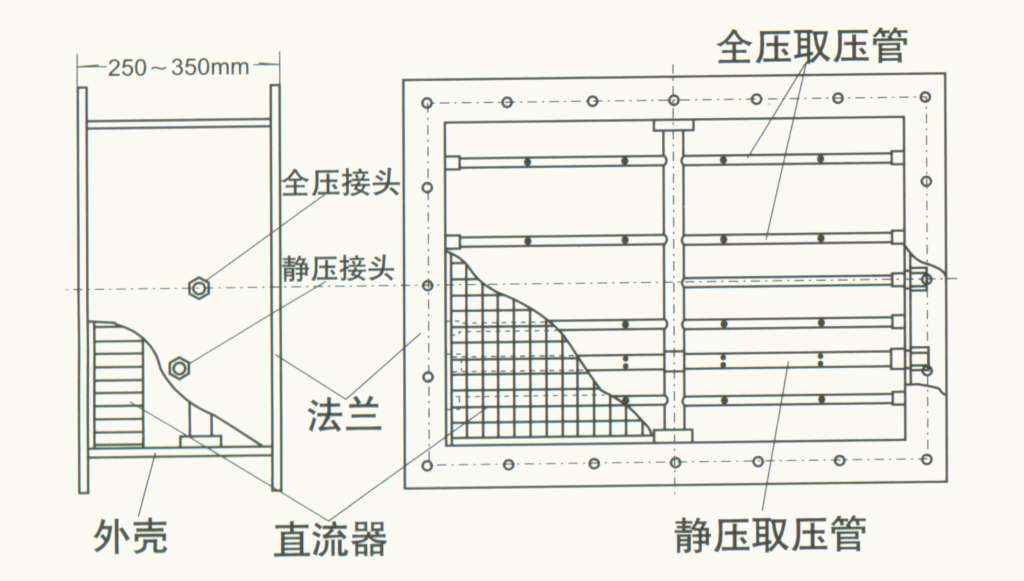

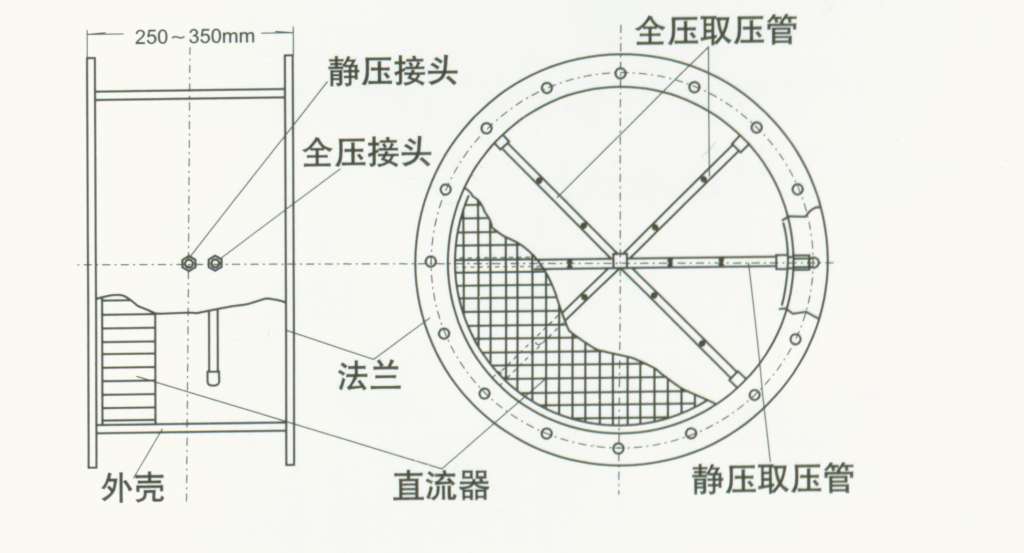

由图可以看出，在该装置的入口端是布满整个截面积的整流珊，拢动的气流经过整流珊的整流，变成平稳的气流。在整流珊之后，装有在管道横截面上按一定规律排列的横截面速度取压管，将流速不相同的动压经装置变成较平稳的信号。

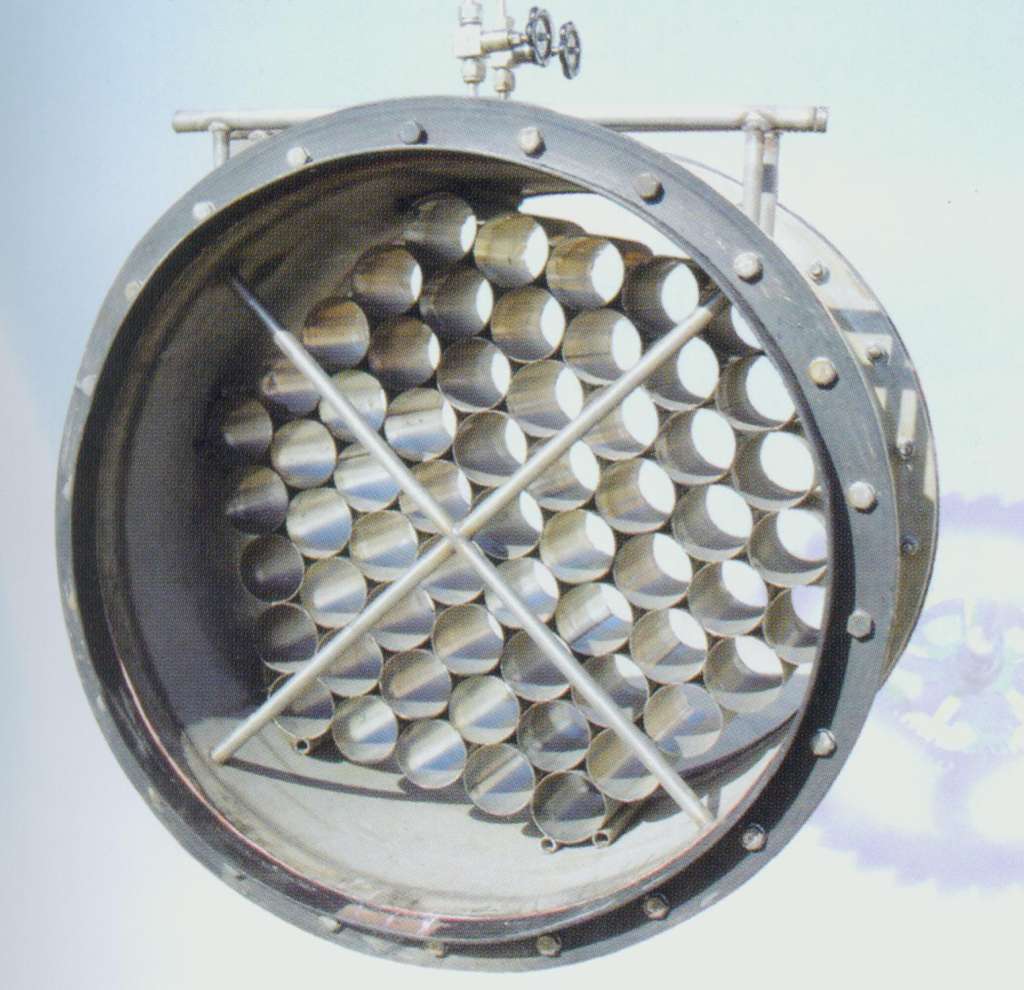

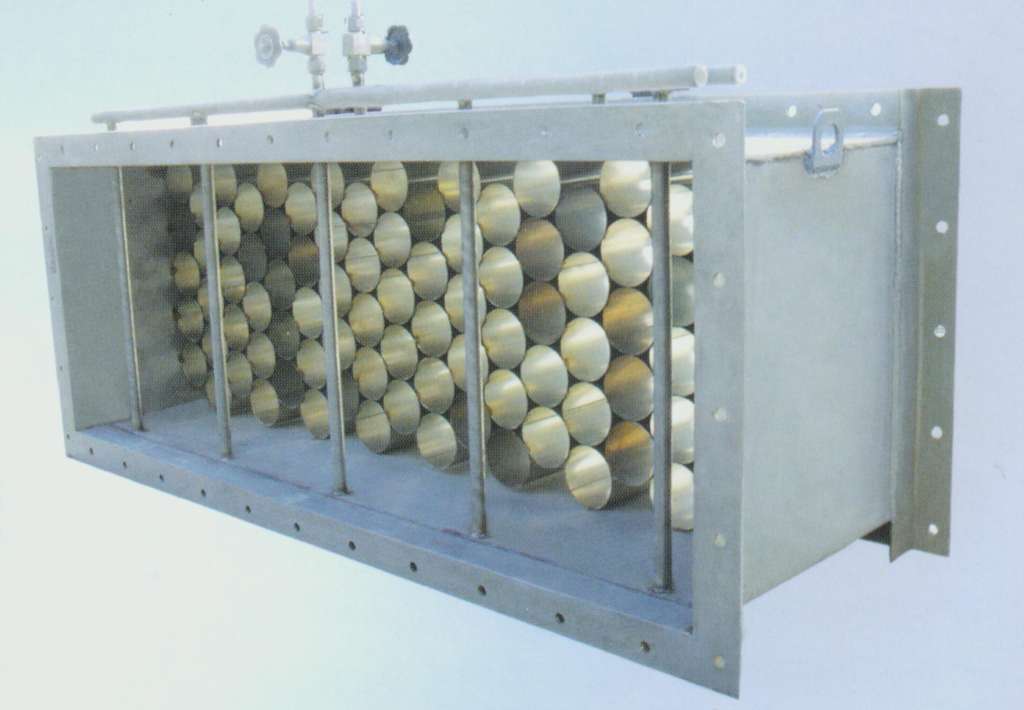

★ 产品的结构形式

横截面式流量计可用于圆形管道和矩形管道的流量测量，其结构主要由管段、整流珊、差压测量体、连接法兰（或配工艺法兰）组成。

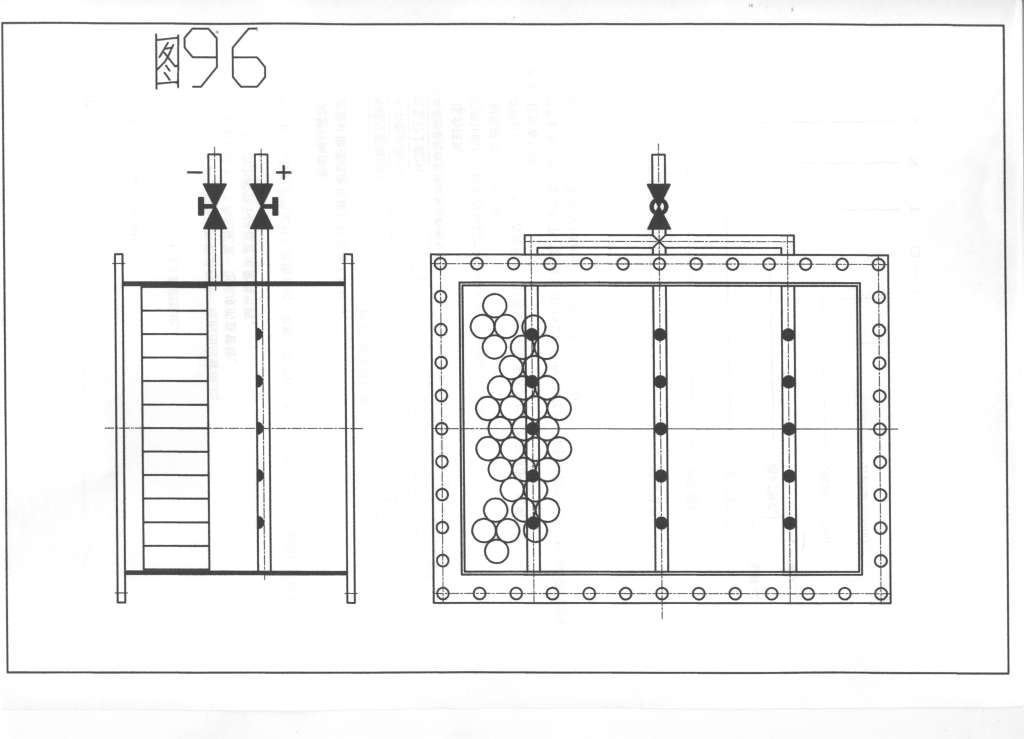

▲  基本型结构形式

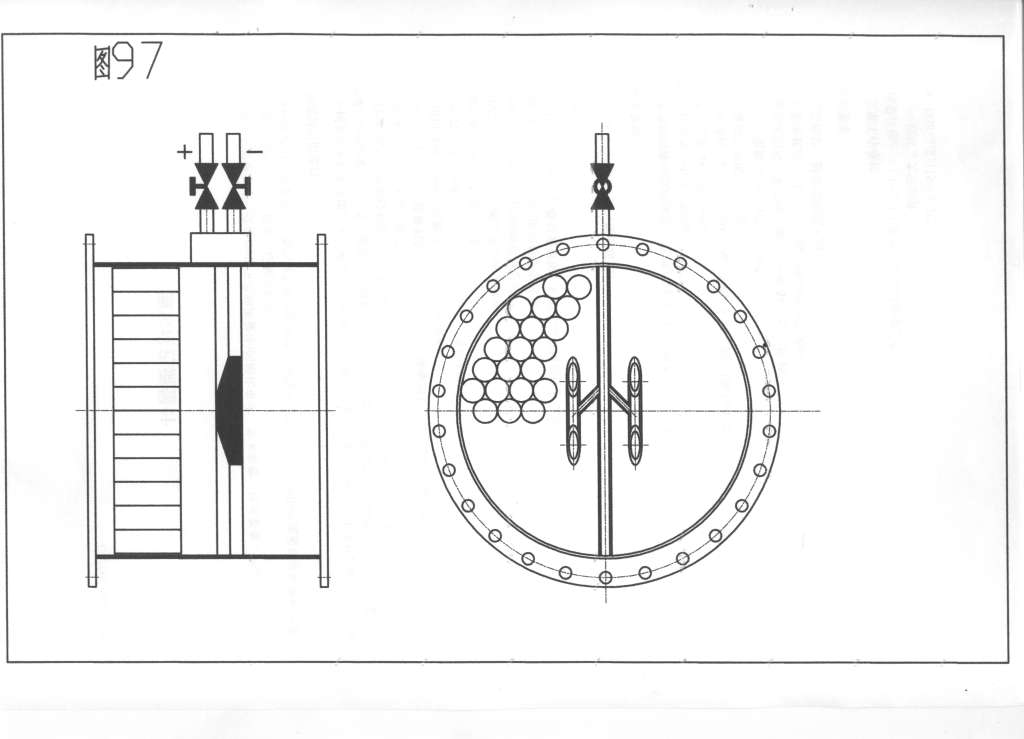

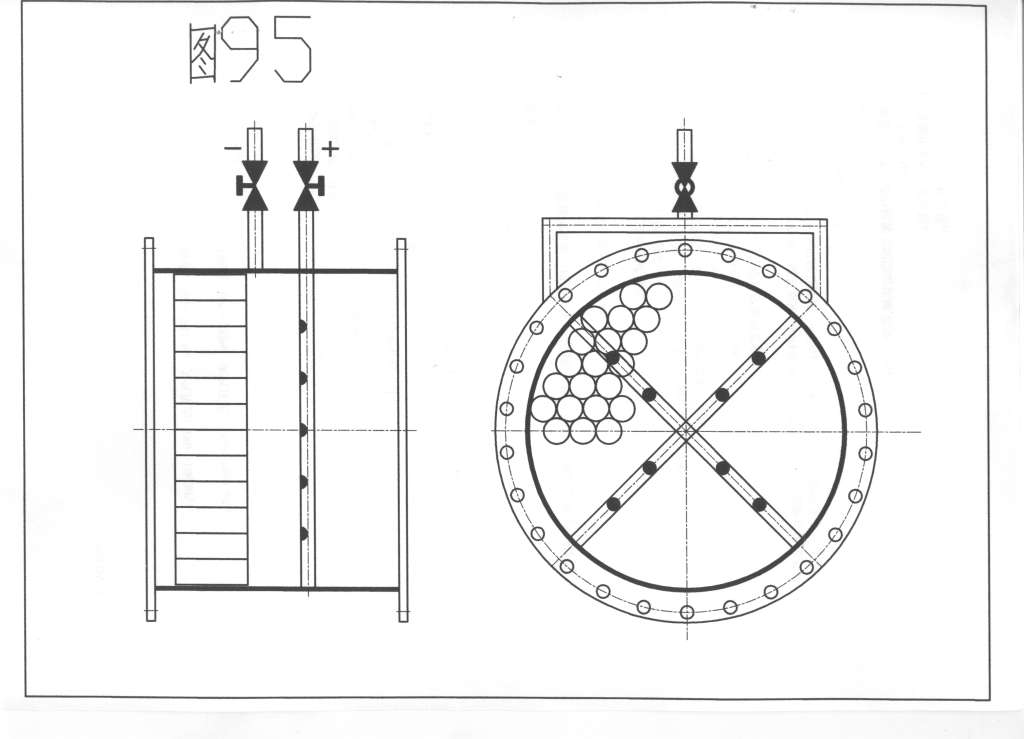

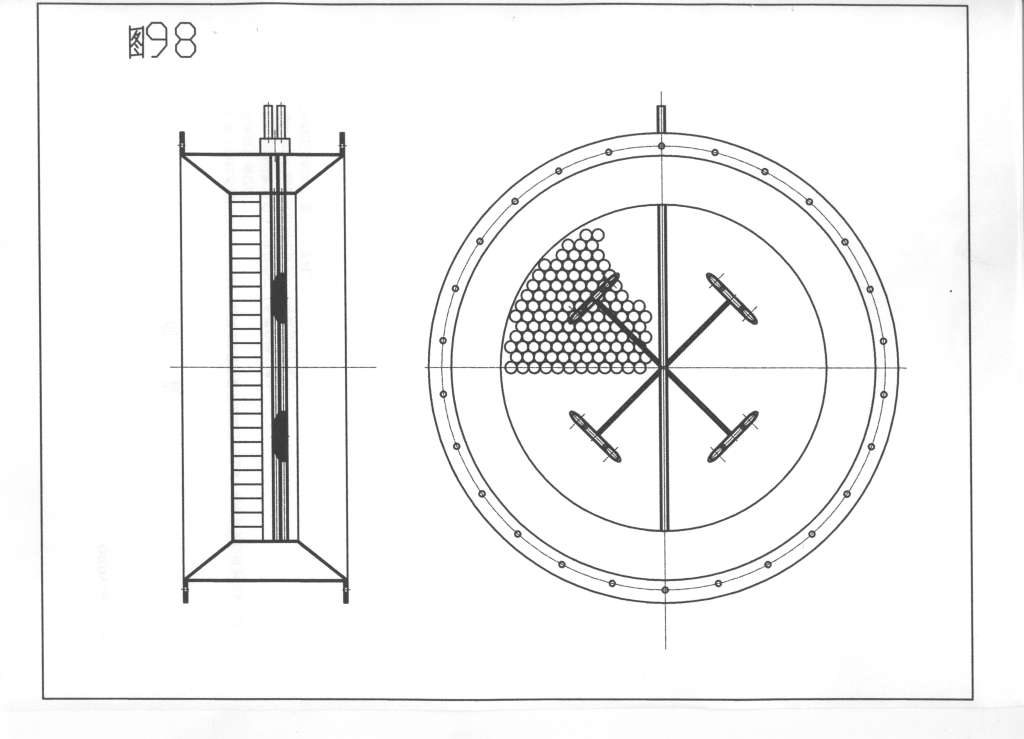

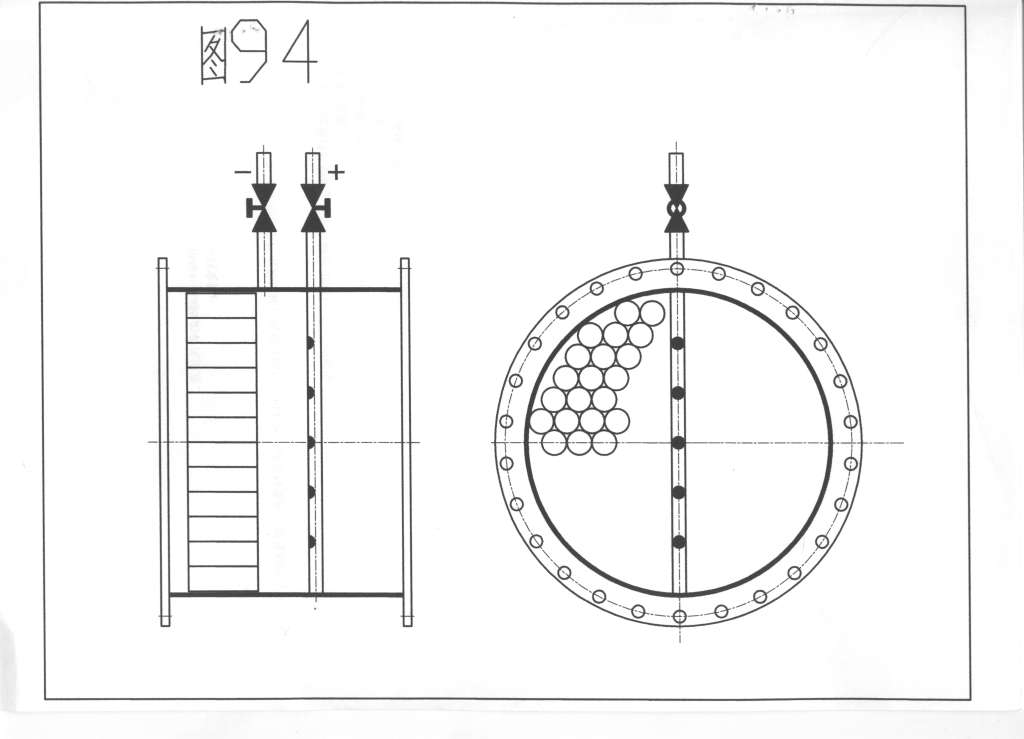

▲  改进型（Ⅰ型）结构形式— 小口径          ▲  改进型（Ⅰ型）结构形式— 大口径

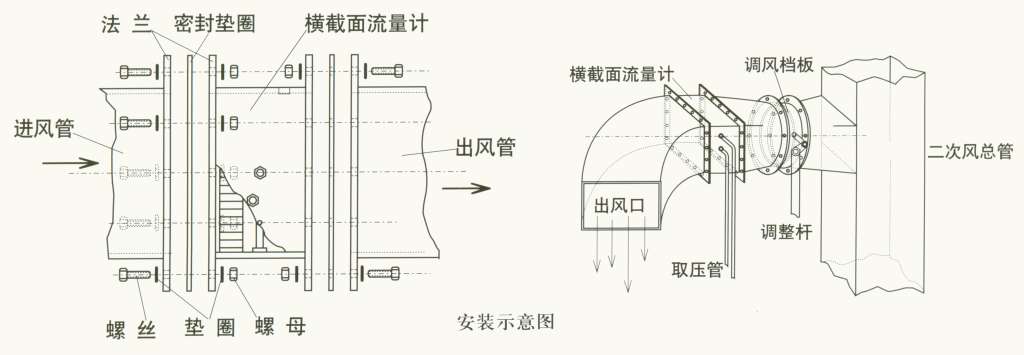

★ 产品的安装

横截面流量计的安装没有特别要求，安装简单是其一大特点。
