■LNJ均速管（阿牛巴/威力巴）流量计
★ 产品的特点

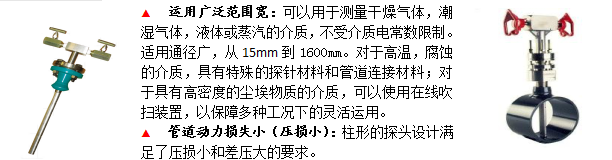

▲ 运行成本低：由于压损小，使管道中的动力损失就小，通常意义上讲，均速管的运行成本只有孔板的十分之一。所以它的使用将大大降低运行成本，时间愈长，效果愈明显。这是大量用户使用均速管的主要原因之一。
▲ 安装工作量小：对于大多数的插入式工作方式,通径只有在管道上开一孔，然后将探头套管与管道进行焊接，就基本完成了现场安装。对于选择了在线快速安装方式结构形式的均速管，其运行中维修维护更加简洁方便。
▲ 一体化/分体安装自由选择。

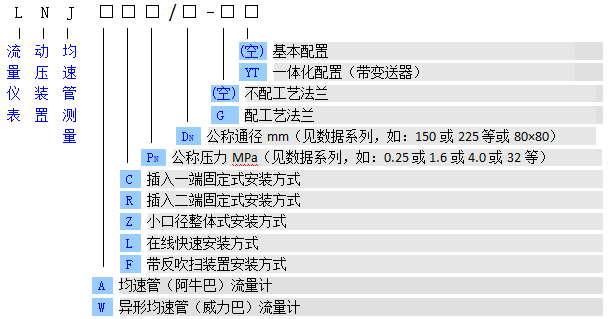

★ 产品的型号规定
例1“LNJAC0.1/100”为：插入式压力0.1MPa通经Φ100mm的基本配置均速管（阿牛巴）流量计
例2“LNJWZ2.4/1500×500-YT”为：整体式压力2.4MPa通经1500×500mm(矩形)的一体化配置型异形均速管（威力巴）流量计
▲公称通径系列mm： 15、25、40、50、80、100、125、150、200、225、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2400、2600、2800、3000 ~ 5000
▲公称压力系列MPa： 0.1、0.25、0.6、1.0、1.6、2.5、4.0、6.4、10
★ 主要技术指标
▲ 公称通径: DN = 25～5000(mm)
或B×H = 25×25～5000×5000(mm)
▲ 公称压力: PN ≤10MPa（见数据系列，如：1.0 MPa或10MPa等）
▲ 工作温度: t = -40～500（℃）
▲ 量程比: i = 1:10
▲ 精确度、重复性: δ=±1﹪ △=±0.2﹪
★ 测量原理

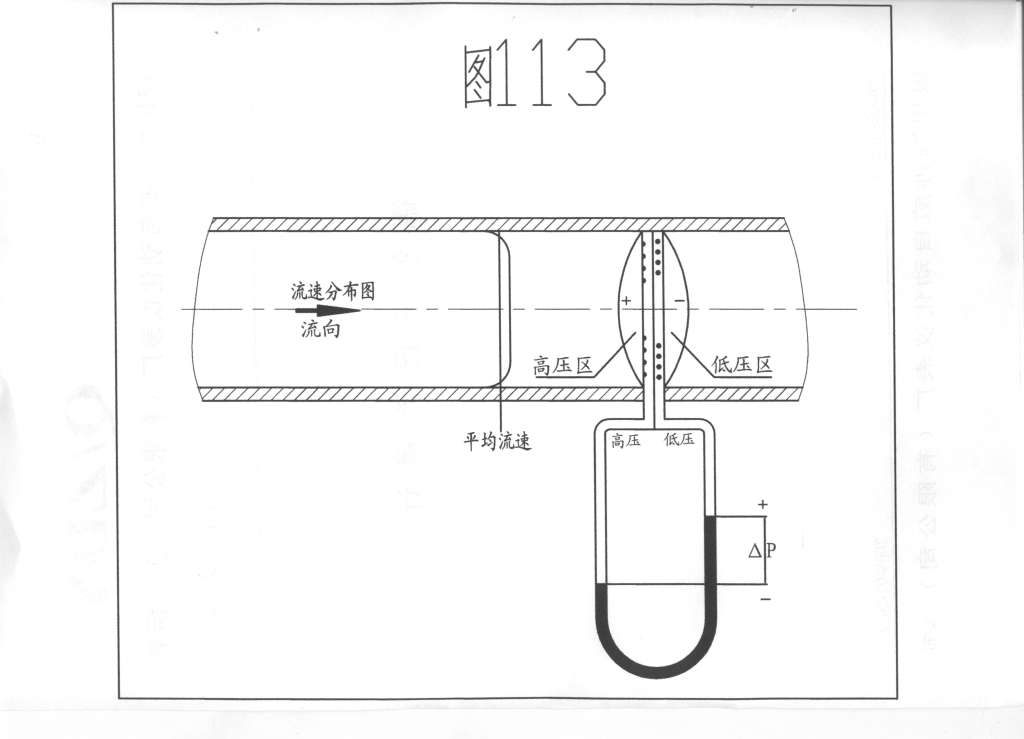

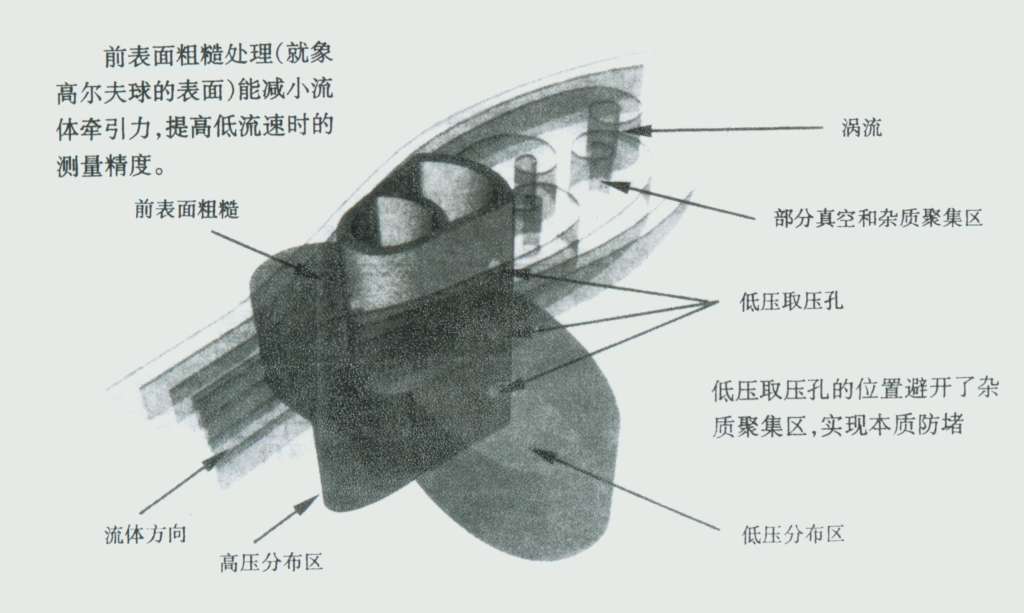

均速管流量计（阿牛巴、威力巴）是基于毕托管和均速管原理发展而来的一种新颖差压式流量计。其原理图如下：
由于管道中流速的分布一般是不均匀的，为了准确计量，在改进型结构中采用了积分原理，用较多的点来描述流速分布方程，使其测量结果接近真值。为此，选择了一种较好的选点方法---切比雪夫法来确定整个管道横截面的平均流速,由每组检测管上的2个全压检测孔测到的压力平均值，和每组检测管上的2个静压检测孔测到的静压平均值, 经总导压管引至差压变送器的取压腔，从而形成了差压变送器正负压腔的压差。流量计所测到的差压平方既反映了测量截面积平均流速的大小,而平均流速与流量成正比。
结合实际工况状态下的管径、介质密度、等相关参数的计算，得到如下实用流量方程：
▲ 圆型管道实用质量流量方程：
qm = c1·ε·α·D21 √ΔP·ρ1
▲ 圆型管道实用体积流量方程：
qv = c1·ε·α·D21√ΔP/ρ1
▲ 矩型管道实用质量流量方程：
qm = c2·ε·α·B1·H1√ΔP·ρ1
▲ 矩型管道实用体积流量方程：
qv = c2·ε·α·B1·H1√ΔP/ρ1
式中：
qm -→ 流体的质量流量，t/h kg/h
qv -→ 流体的体积流量 m3/h Nm3/h
c1 -→ 圆形管道系数
c2 -→ 矩形管道系数
ε -→ 流束膨胀系数
α -→ 流量系数
D1 -→ 圆形管道内径
B1 -→ 矩形管道内径宽度
H1 -→ 矩形管道内径高度
ΔP -→ 差压上限，kPa
ρ1 -→ 工作状态下流体密度，kg/ m3
★ 产品的结构形式
均速管流量计（阿牛巴、威力巴）可用于圆形管道和矩形管道的流量测量，其结构安装型式主要有插入式、整体式和在线快速安装式。在配置上分为基本配置和一体化配置。

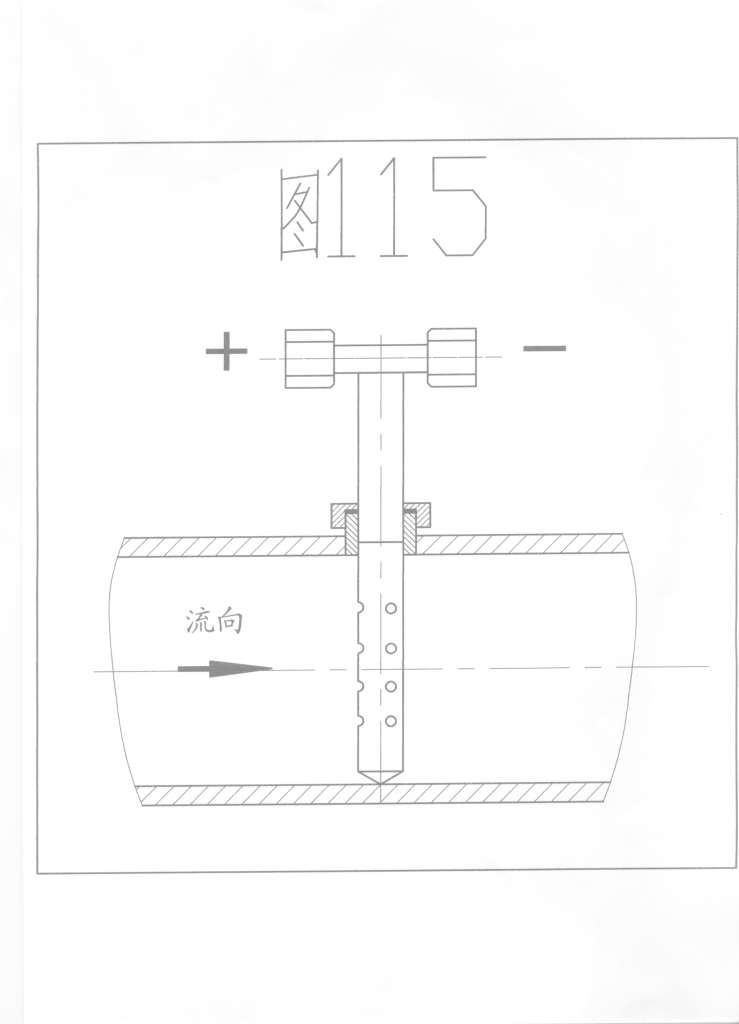

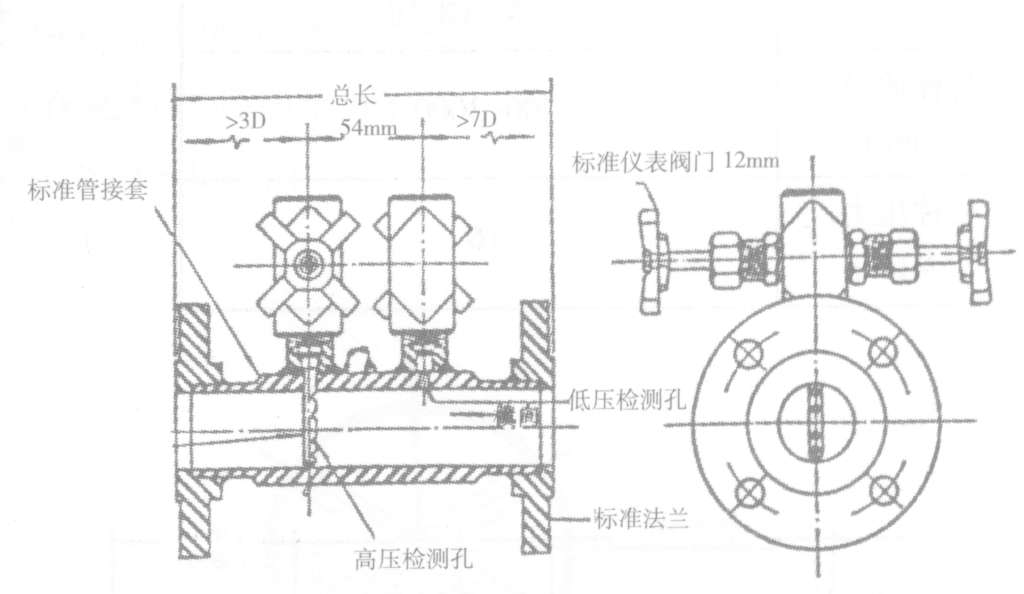

▲ 基本配置结构形式 ▲ 阿牛巴、威力巴小口径整体式结构形式

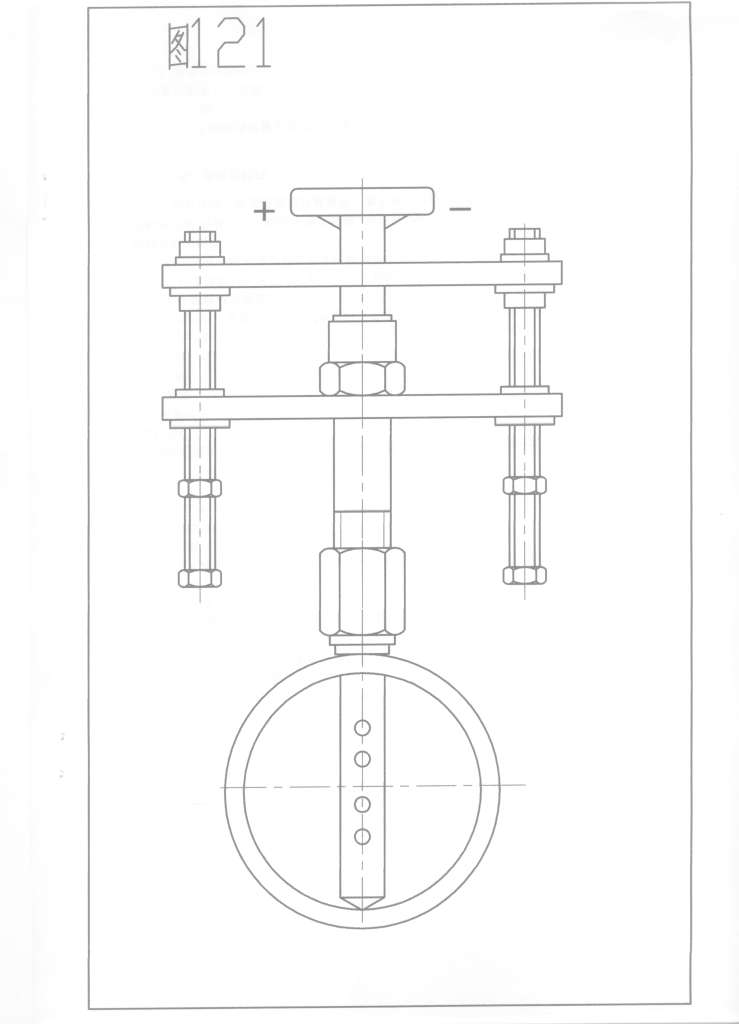

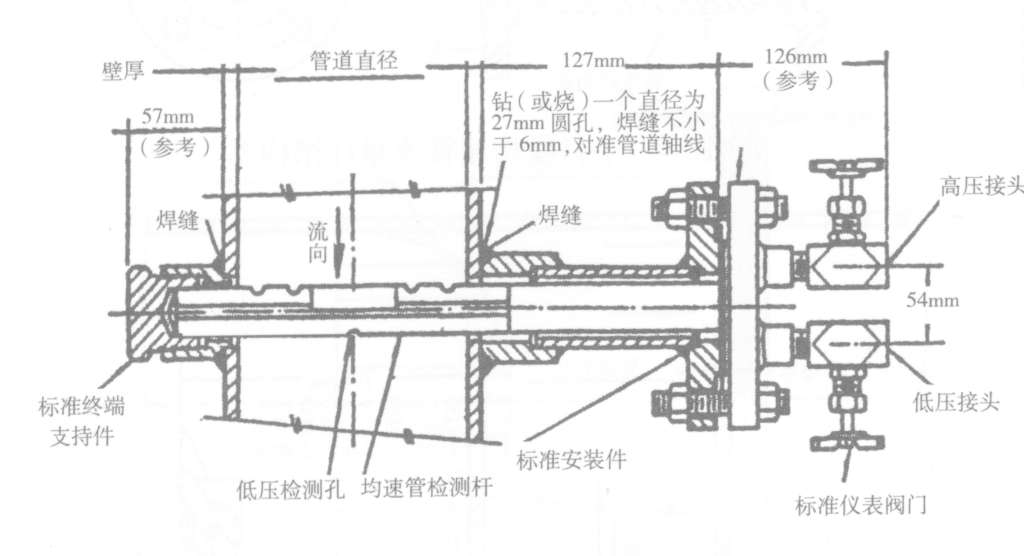

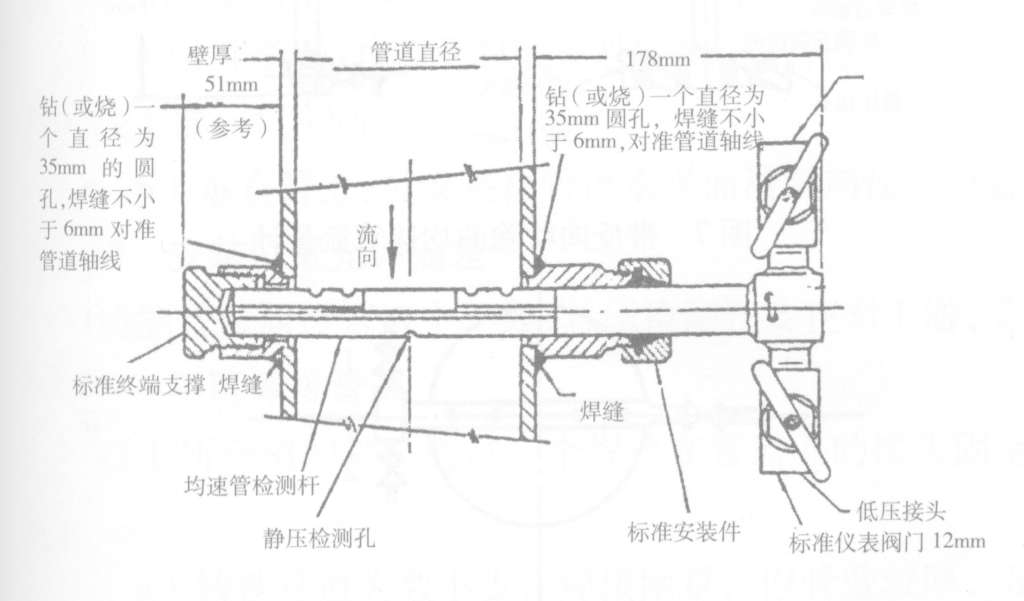

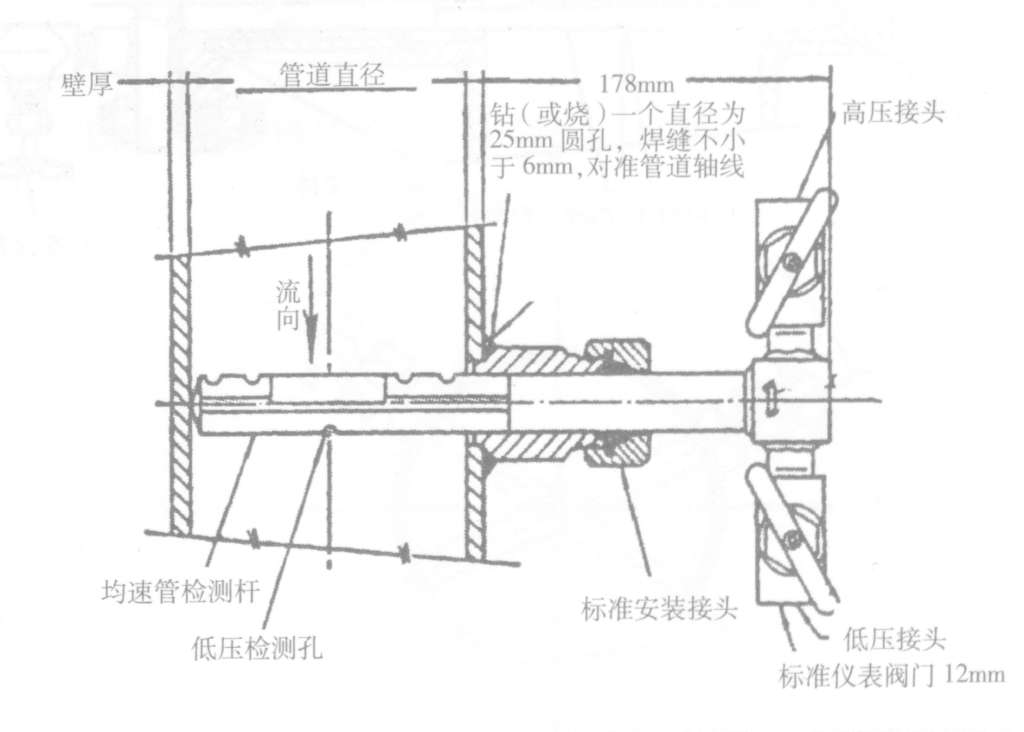

▲ 阿牛巴、威力巴一端固定式结构形式 ▲ 阿牛巴、威力巴二端固定式结构形式

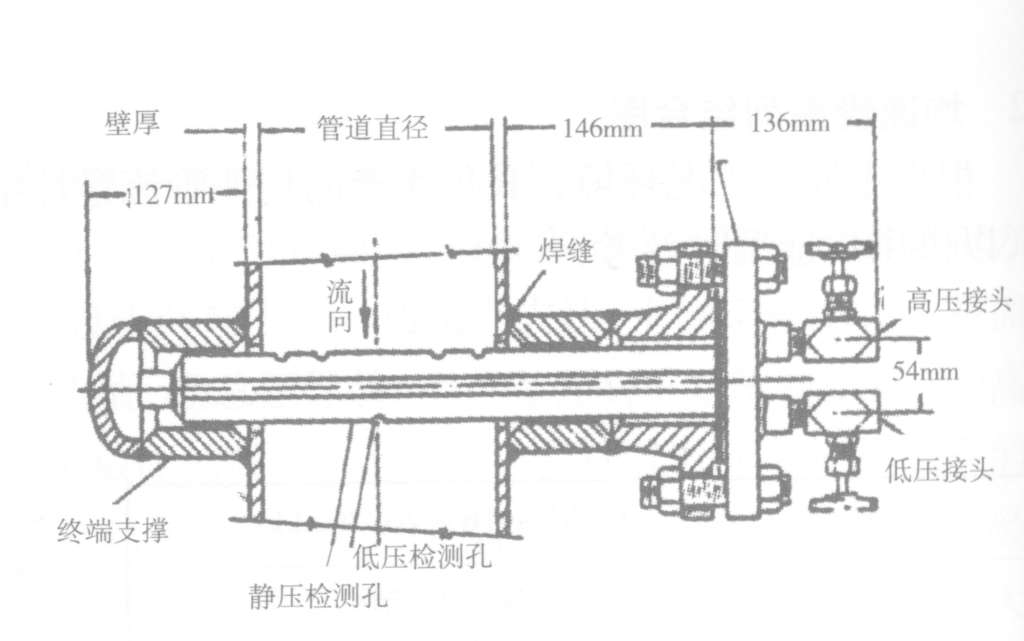

▲ 阿牛巴、威力巴对焊二端固定式 ▲ 阿牛巴、威力巴平焊法兰二端固定式
▲ 在线快速安装式的基本结构形式

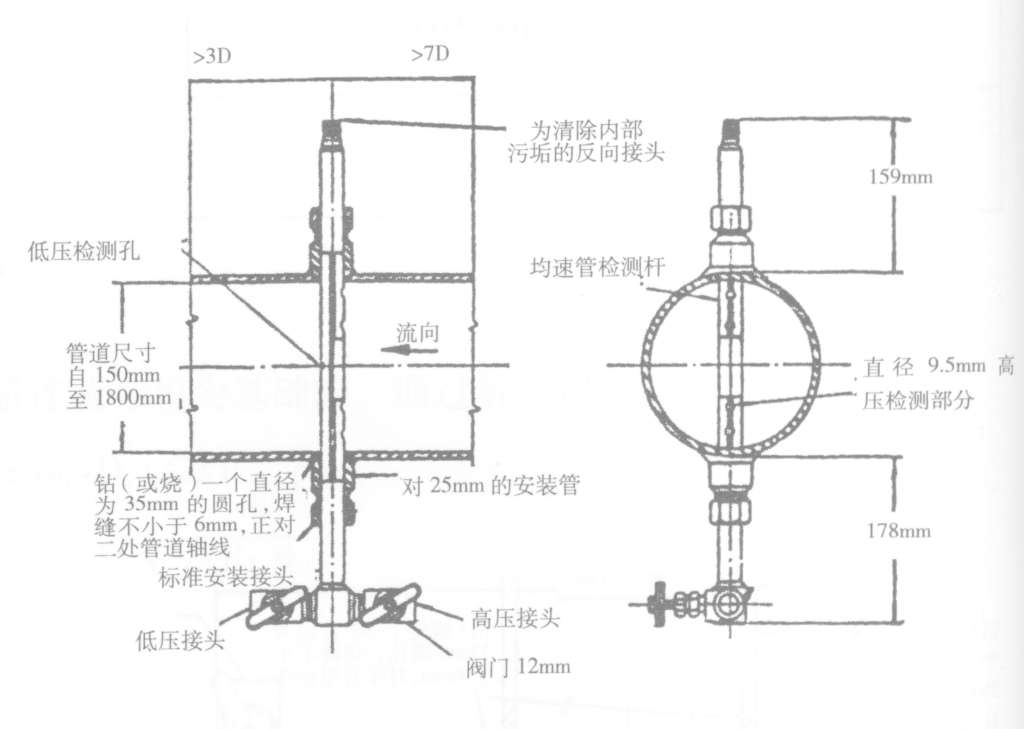

▲ 带反吹扫式的基本结构形式
★ 产品的安装
▲ 垂直管道上,均速管流量计可以在管道的任一水平角度插入管内.
▲ 在水平管道上,均速管流量计最好从管道的垂直方向插入管内，亦可水平方向插入管内。
▲ 均速管流量计应插入管道的中心处,即总导压管通过并垂直管道中心轴线,并且全压测量
